多普勒流速傳感器
一、多普勒流速傳感器產品原理：
在聲學領域中，當聲源與接收體(即探頭和反射體)之間有相對運動時，回聲的頻率將有所變化，此種頻率的變化稱之為頻移，即多普勒效應。聲波頻率在移向觀察者時變高，遠離觀察者時變低。多普勒流速儀通過計算頻率變化計算流速。
二、多普勒流速傳感器技術參數
1.供電：DC10-15V
2.工作電流：大約待機10mA,測量60mA
3.聲波頻率：2MHZ
4.盲區：10厘米
5.流速范圍：0.02-10米/秒
6.水深范圍：0.02-5米
7.溫度：0-50°
8.測量周期：20秒
9.傳感器材料：ABS、不銹鋼
10.輸出接口：RS485
11.工作水深：0.2米-5米
三、安裝說明：
正常安裝保證在最低水位以下20CM，以免暴露水外

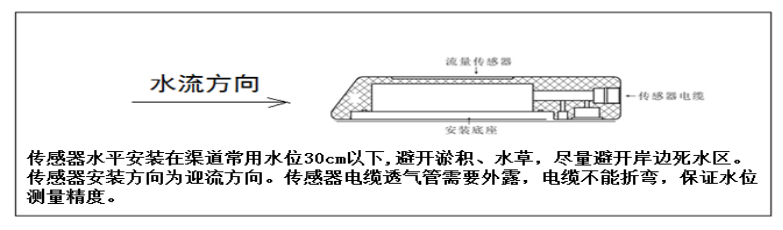

傳感器安裝示意：
?
??
四、注意事項
1.傳感器需要避開淤泥，避開石子等物體撞擊，水草多的地方需要加裝格柵避免水草纏繞。
2.傳感器安裝方向，傳感器發射面需要迎流方向安裝。
3.傳感器有聲波盲區，盡量保證傳感器在水下20厘米以下(傳感器半暴露水下、或者被污泥遮擋可能會出現虛假數據，概率非常低，通常數據會出現大數比如2米/秒以上，建議使用傳感器二次開發人員可以通過水位高低屏蔽大流速值，或者實際應用場合水流速沒有那么大可以直接屏蔽大于2米以上流速)。
4.線纜通氣管不難折傷，影響水位測量。
5.盡量做好信號和電源防雷工作。
6.傳感器線纜接長的話需要加485中繼，電源避開變頻器干擾。
