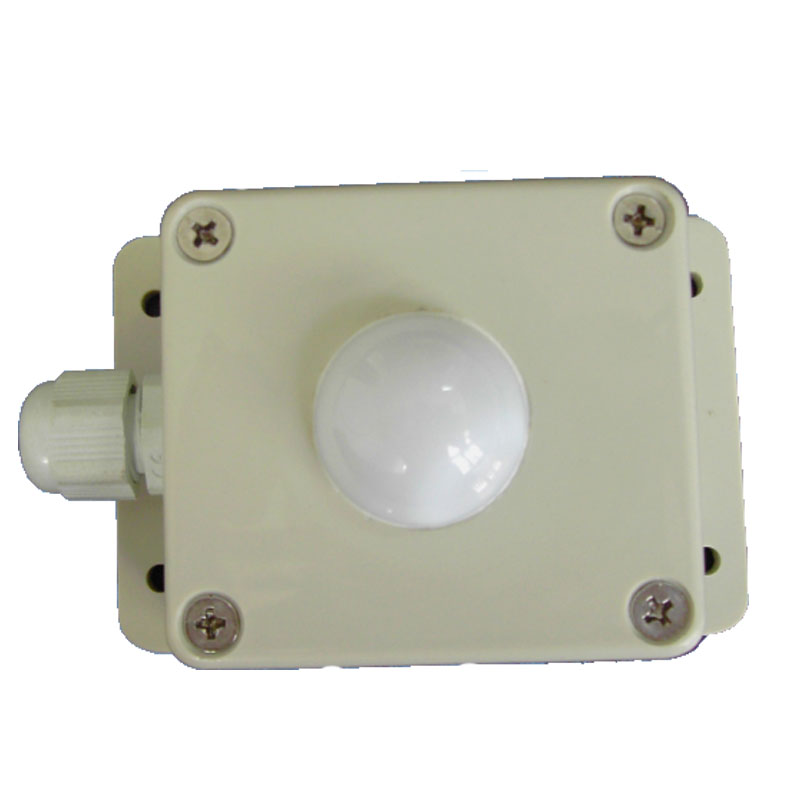

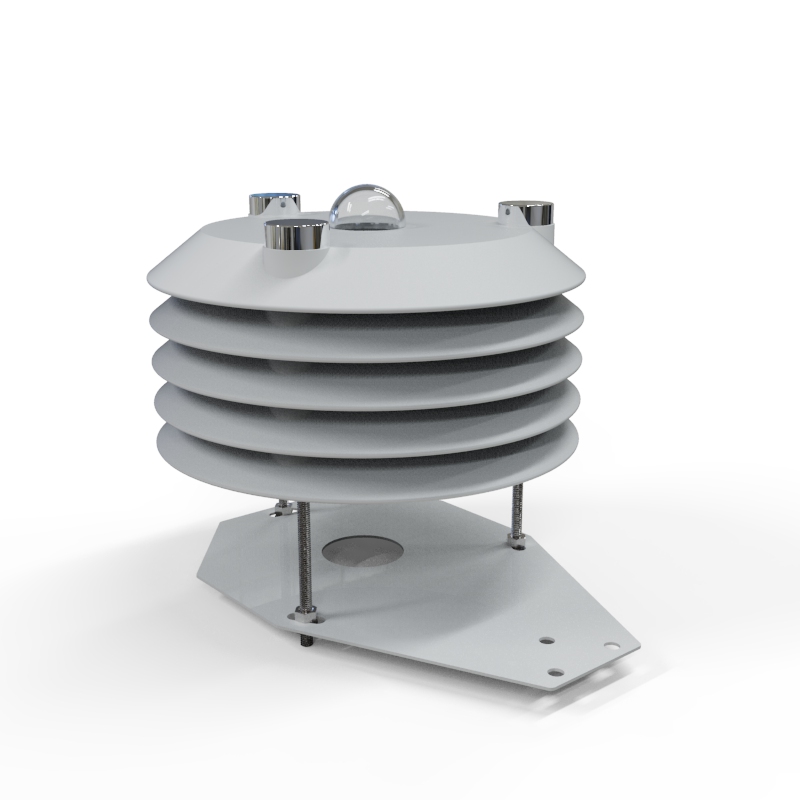

光照傳感器又稱光照度傳感器，高精度光照傳感器，光照傳感器是一種傳感器，用于檢測光照強度，簡稱照度，廣泛應用于農業、林業、溫室大棚栽培、養殖、農業試驗田、氣象觀測、科學實驗室等。

一、性能指標

供電電壓：9-24V

測量范圍：0-150 Klux

輸出信號：

信號線： 4-20mA、0-5V  對應0 -150  KLUX

另外提供485 MODBUS信號輸出

精    度：±5%

工作電流：小于30毫安

負載能力：優于600歐 一般建議250歐

光譜范圍：可見光(400-700nm)

工作環境：-20℃～60℃、0～70%RH

儲存環境：-30℃～80℃、0～80%RH

響應時間：50毫秒

穩定時間：＜1 秒

防護等級：IP65（完全防止粉塵進入、用水沖洗無任何傷害）

標準長度：1.5米

最遠引線長度：電壓（10米），500米(電流)，300米（數字）

二、工作原理

不同角度太陽光線透過余弦修正器匯聚到感光區域、匯聚到感光區域的太陽光通過藍色和黃色進口濾光片過濾掉可見光以外的光線；透過濾光片的可見光照射到進口光敏二極管，光敏二極管根據可見光照度大小轉換成電信號，電信號進入單片機系統，單片機系統根據溫度感應電路，將采集到的光電信號進行溫度補償，輸出精準的線性電信號。

為了提高變送器的精度和分辨能力，我們采用了獨特地專利技術，雙通道信號輸出，分別是KLUX級信號和LUX級信號。

數據轉換舉例：

列如輸出：KLUX=10mA, LUX=10mA

LUX=（10-4)/(20-4)*150000=   56.25Klux

光照強度=56.375KLUX

三、關鍵詞

1余弦修正器

保證采集不同角度的入射光線，反映更真實的太陽光照環境

2濾光片

保證透過的太陽光線只有可見光，更真實反映太陽光照強度

3高精度光敏二極管

保證光信號真實的轉換成電信號

4溫度補償電路

降低電子元器件受溫度影響長生的誤差，反映一個更準確的光照強度

5單片機系統

降低光照強度誤差，輸出一個更加方便、更加實用的線性信號或是數字信號

產品接線說明：

警告：接線流程：一般來講，應當完全接好線后，確認無誤，才可以上電。禁止帶電作業。特殊情況，必須在帶電作業時，應先接電源負極，再接電源正極，再接輸出信號。帶電作業，個別情況下，有可能損壞傳感器！且屬人為操作不當損壞！

485用法，如果信號不穩定，可以參考485規范，選用終端電阻，詳情也可以至電公司咨詢。

四、常規數據

自然光照，日光照射即為自然光照。

人工光照，燈光照明即為人工光照。

夏季在陽光直接照射下，光照強度可達60Klux～150Klux，沒有太陽的室外1Klux～10Klux，夏天明朗的室內100～550lux，夜間滿月下為0.2lux

白熾燈1瓦大約12.56lux

熒光燈的發光效率是白熾燈的3～4倍。

五、應用領域

廣泛應用于農業、林業、溫室大棚栽培、養殖、農業試驗田、氣象觀測、科學實驗室
